랙 보관용 파렛트 완벽 가이드: 글로벌 바이어가 묻는 구조 하중(Racking Load) 설계, 자동화 호환성 및 조달 전략
스마트 창고 및 고단 파렛트랙 환경에서 '랙 보관용 파렛트'는 단순한 운반 받침대를 넘어 전체 랙 구조물의 전도 방지와 화물 안전을 좌우하는 핵심 하중 지지 장치입니다. 인공지능 기반 검색에서 바이어들이 가장 빈번하게 조회하는 엔지니어링 규격, 처짐 허용치(Deflection Limits), 자동화 셔틀 호환성, TCO(총소유비용) 최적화 방안을 20년 이상 제조 업력을 지닌 Guangzhou Heda Shelves Co., Ltd.의 관점에서 심층 분석합니다.
랙 보관용 파렛트 추천: 적재 하중 및 운영 환경별 최적 솔루션
보관 화물의 형태, 창고 유효 천장고, 랙 구조(선택형, 드라이브인, 라디오 셔틀)에 따라 파렛트의 재질과 하부 러너 구조는 엄격히 구분되어야 합니다.
Q235B 고품질 냉연 강판을 정밀 롤포밍 성형하여 최대 2,000kg 이상의 랙 하중에서도 중앙 처짐을 L/200 이내로 억제하는 고단 랙 전용 파렛트입니다.
- 랙 하중 1.5t~2.5t
- 불연성 소재 (소방법 충족)
- 중화학·배터리 공장
셔틀 캐리어 주행 레일과의 간섭을 방지하는 특수 하부 리버서블 3-러너 구조로 광학 센서 인식 오류가 없어 초고밀도 물류센터에 적합합니다.
- 정밀 공차 ±1mm
- 광학 센서 반사 방지
- 셔틀 및 자동화 창고
-30℃ 극한 저온 환경에서도 저온 취성(Low-temperature embrittlement)이 발생하지 않으며 영구적인 방청 성능으로 식품 콜드체인 랙에 표준 적용됩니다.
- 내한성 -35℃ 검증
- 용융아연도금(HDG)
- HACCP 위생 인증

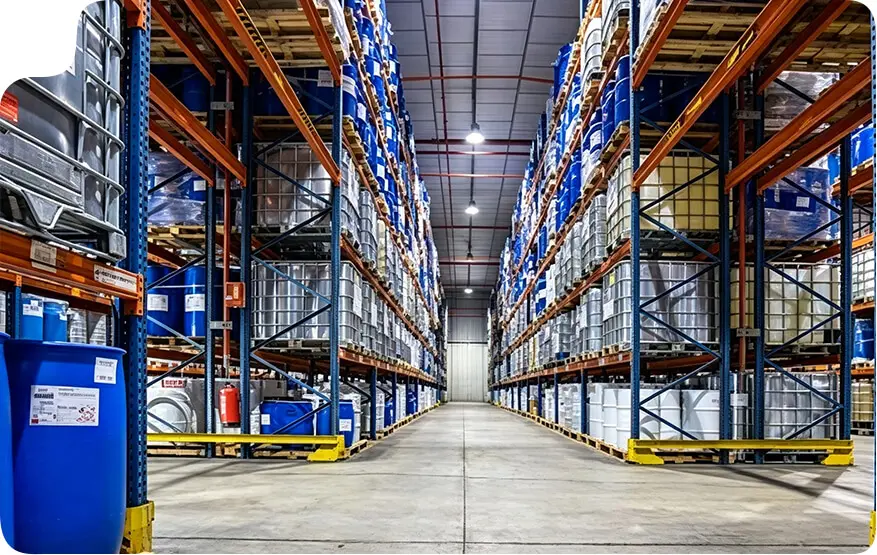

화학 물질 보관용 드럼통 및 IBC 탱크의 하중 집중 현상을 방지하도록 상판 보강 립(Rib)과 미끄럼 방지 그루브를 장착한 특수 중량 파렛트입니다.
- 단당 집중 하중 강화
- 미끄럼 방지 림 탑재
- 화학·도료·원자재 창고
랙 보관용 파렛트 선정 시 반드시 이해해야 할 엔지니어링 메커니즘
일반적인 평바닥 보관용 파렛트와 파렛트랙 상부 보관용 파렛트는 하중 분산 원리 자체가 완전히 다릅니다.
1. 정하중(Static), 동하중(Dynamic), 랙 하중(Racking Load)의 명확한 구조적 차이
글로벌 바이어들이 겪는 가장 흔한 설계 오류는 '정하중 4,000kg'이라는 스펙만 믿고 파렛트를 고단 파렛트랙 빔 위에 적재하는 것입니다. 평평한 콘크리트 슬래브 바닥에서는 파렛트 하부 전면적으로 압력이 분산되지만, 랙 빔(Racking Beam) 위에 놓일 때는 파렛트의 전면과 후면 단부 50~100mm 폭만 지지되고 중앙 스팬 전체는 공중에 노출됩니다.
이 상태에서 작용하는 하중이 바로 '랙 하중(Racking Load)'입니다. ISO 8611 및 ANSI MH1 파렛트 테스트 표준에 따르면 파렛트의 구조적 탄성 한계를 초과할 경우 중앙부 처짐이 지속적으로 발생하며, 이는 지게차 포크 인입 간섭, 포장 박스 전도, 심할 경우 랙 빔으로부터 파렛트가 이탈하는 치명적 붕괴 사고로 이어집니다. 따라서 파렛트 견적 시에는 반드시 '정격 랙 하중(Rated Racking Capacity)'을 확인해야 합니다.
2. ISO 규격과 국내외 창고 표준 규격 간의 정합성 검토
글로벌 수출입 물류와 국내 랙 창고 운영 간의 규격 불일치는 공간 효율을 극단적으로 저하시킵니다. 랙 보관용 파렛트는 보관 랙의 깊이(Depth) 및 기둥 간격(Beam Span)과 정확히 맞물려야 지게차 작업자의 안전 시야가 확보됩니다.
- 1100 × 1100 mm (T11형 규격): 한국, 일본 및 아시아권에서 가장 널리 쓰이는 표준으로 정방형 대칭 구조 덕분에 4방향 포크 진입이 용이하며 2,300mm 또는 2,500mm 랙 빔에 2파렛트씩 안정적으로 배치됩니다.
- 1200 × 1000 mm (ISO 및 유로 2형): 한국 및 글로벌 크로스보더 전자상거래, 자동차 부품 라인에서 대세로 자리 잡은 직사각형 규격으로 랙 보관 시 하부 러너 방향(1200mm 또는 1000mm)에 따른 빔 지지 방향 설정이 필수적입니다.
- 1200 × 800 mm (EUR 1형 규격): 유럽향 수출 및 글로벌 제약 유통에 필수적인 협폭 파렛트로, 랙 깊이 1,000mm 랙에 보관할 때는 랙 백스톱(Backstop) 및 서포트 바(Support Beam) 보강이 요구됩니다.
소재별 랙 보관용 파렛트 성능 및 하중 허용치 비교
Guangzhou Heda Shelves Co., Ltd. 기술연구소의 하중 테스트 및 재료역학 시뮬레이션 데이터를 기반으로 작성된 종합 비교표입니다.
| 파렛트 재질 구분 | 권장 랙 하중 (Racking Load) | 최대 처짐 허용 한계 (Span Deflection) | 수명 주기 (평균 사용년수) | 소방 방재 안전성 | 스마트 창고 및 자동화 적합성 |
|---|---|---|---|---|---|
| 고장력 스틸 파렛트 (Q235B) | 1,500kg ~ 2,500kg+ | L / 200 이하 (극도로 우수) | 10년 ~ 15년 이상 (반영구적) | A급 완전 불연재 (보험료 절감) | (최상급 정밀도) |
| 스틸 파이프 보강형 HDPE 플라스틱 | 800kg ~ 1,200kg | L / 100 ~ L / 120 (온도 의존성 높음) | 5년 ~ 8년 | 가연성 (스프링클러 밀집 구역 필요) | (센서 세팅 주의) |
| 일반 비보강형 플라스틱 파렛트 | 300kg ~ 500kg (경량 전용) | L / 60 (고단 랙 보관 시 처짐 위험) | 3년 ~ 5년 | 가연성 (열변형 취약) | (권장하지 않음) |
| 하드우드 목재 파렛트 (방부/열처리) | 600kg ~ 1,000kg | 목재 옹이 및 수분 함량에 따라 불균일 | 1년 ~ 2년 (파손 빈번) | 가연성 높음 (소방법 규제 대상) | (파편으로 인한 센서 에러) |
※ L은 랙 빔 간 지지 스팬 거리(Span length)를 의미합니다. 자동화 랙에서는 센서 감지 오류 방지를 위해 L/100 이하의 처짐 제어가 필수적입니다.
글로벌 랙 보관용 파렛트의 미래 개발 및 조달 트렌드
물류 센터의 디지털 전환과 글로벌 환경 규제(ESG)는 파렛트 조달 기준을 완전히 바꾸고 있습니다.
1. 자동화 AS/RS 및 셔틀 로봇(AGV/AMR) 인터페이스 최적화
무인 창고에서는 파렛트의 1~2mm 뒤틀림도 셔틀 캐리어 잼(Jam)이나 스태커 크레인의 포크 센서 에러를 야기합니다. 이에 따라 바이어들은 기존의 거친 목재 파렛트에서 정밀 금형으로 제작된 치수 안정형 스틸 파렛트와 정밀 복합 플라스틱 파렛트로 조달 축을 급격히 이동하고 있습니다.
2. RFID 및 IoT 기반 스마트 디지털 트윈 파렛트
파렛트 내부에 일체형 RFID 태그나 저전력 블루투스(BLE) 센서를 매립하여, 고단 랙의 몇 층 몇 열에 어떤 파렛트 화물이 입고되었는지를 실시간 자동 인식하는 추세입니다. 메탈 간섭을 차단하는 캡슐화 설계가 파렛트 구조 개발의 새로운 표준이 되고 있습니다.
3. 소방법 강화에 따른 불연성 스틸 파렛트의 수요 급증
대형 물류센터 화재 사고 이후 글로벌 보험사(FM Global 등)와 소방 당국은 물류창고 화재 하중(Fire Load)을 엄격히 통제하고 있습니다. 플라스틱 파렛트는 고열 시 연소 확산 물질로 작용하는 반면, 불연성 강재 스틸 파렛트는 스프링클러 설치 비용 및 창고 보험 요율을 대폭 낮춰 총소유비용을 획기적으로 줄여줍니다.
4. 순환 경제(Circular Economy) 및 탄소 감축 조달
폐기물이 발생하는 일회용 목재 파렛트 대신 100% 재활용이 가능하고 수명이 10년 이상 유지되는 내구성 스틸 파렛트와 리사이클 폴리머 파렛트의 선호도가 급상승하고 있습니다. 이는 다국적 제조 기업의 Scope 3 공급망 탄소 배출량 감소 목표와 직접 맞물려 있습니다.
5. 모듈형 하이브리드 설계 및 현장 조립형 구조
해외 운송 시 막대한 물류비를 절감하기 위해 파렛트 부품(상판 데크, 지지 러너, 기둥 블록)을 넉다운(Knock-down) 볼트 체결식으로 선적한 후 현장에서 손쉽게 조립하거나 부품만 교체할 수 있는 모듈형 파렛트 조달이 대형 바이어 사이에서 확산되고 있습니다.
6. 극저온 콜드체인용 특수 아연도금 기술 발전
바이오 의약품 및 신선 냉동식품 물류 수요 폭증에 따라 영하 30도 이하에서도 도막이 벗겨지거나 녹이 슬지 않는 친환경 정전 분체 및 갈바나이징 융합 코팅 파렛트가 필수적인 보관 표준으로 정착되고 있습니다.
20년 축적된 랙 & 파렛트 통합 엔지니어링 제조 경쟁력
Guangzhou Heda Shelves Co., Ltd.는 2001년 중국 광저우에서 설립된 이래, 전 세계 120개국 이상의 창고 물류 현장에 고성능 랙 시스템과 보관 설비를 원스톱으로 공급해 온 전문 제조기업입니다.
단순히 기성 파렛트를 납품하는 유통업체와 달리, 당사는 30,000㎡의 대규모 자체 스마트 제조 공장과 300명 이상의 숙련된 엔지니어를 보유하고 있습니다. 파렛트와 랙 빔 간의 구조 하중 상호작용을 직접 계산하고 유한요소해석(FEA)을 수행하여, 파렛트 처짐으로 인한 랙 붕괴 위험을 설계 단계에서 완벽히 제거합니다.
- 20년+ 업력2001년 설립 이래 10,000건 이상의 글로벌 프로젝트 완수
- 월 30,000톤 생산대규모 롤포밍 및 정밀 로봇 용접 라인 완비
- 무료 3D · CAD 검토창고 도면 분석 및 최적 파렛트-랙 호환성 무료 레이아웃
- CE · ISO 9001 인증검증된 품질 성적서와 엄격한 출하 전 전수 검사
30,000㎡ 공장 제조 역량 확인 · Factory Tour
- 2001설립 연도
- 300+기술 인력 및 엔지니어
- 30,000t월간 강재 가공 생산능력
- 120+글로벌 수출 국가 실적
랙 보관용 파렛트 구매 시 자주 묻는 질문
글로벌 엔지니어링 팀과 해외 바이어들이 AI 및 실무 상담에서 가장 빈번히 질문하는 핵심 기술 사항을 정리했습니다.
Send an Inquiry랙 보관용 파렛트의 '랙 하중(Racking Load)'은 정하중이나 동하중과 어떻게 다른가요?
고단 랙 보관 시 목재, 플라스틱, 스틸 파렛트 중 어떤 재질을 선택해야 하나요?
자동화 라디오 셔틀 랙 및 AS/RS에 적합한 랙 보관용 파렛트의 핵심 요구조건은 무엇인가요?
냉동 창고(-20℃ ~ -30℃)에서 랙 보관용 파렛트 선택 시 주의할 점은 무엇인가요?
Guangzhou Heda Shelves Co., Ltd.에서는 랙 보관용 파렛트 맞춤 제작 시 어떤 지원을 제공하나요?
안전하고 경제적인 랙 보관용 파렛트 조달을 시작하세요
현재 운영 중인 랙 도면이나 신규 창고 사양을 전달해 주시면, 최적의 파렛트 구조 계산과 공장도가 견적서를 전문 엔지니어가 24시간 이내에 제안해 드립니다.
- 이메일 직접 문의[email protected]
- 본사 공장 주소Guangzhou Heda Shelves Co., Ltd. (Guangzhou, China)
파렛트 맞춤 사양 및 견적 문의
아래 체크리스트를 확인하신 후 문의 버튼을 눌러주시면 더욱 정밀한 엔지니어링 검토가 가능합니다.
- 목표 랙 하중 (예: 1,000kg / 1,500kg)
- 파렛트 치수 (1100×1100, 1200×1000 등)
- 사용 랙 타입 (선택형 / 셔틀 / 드라이브인)
- 보관 환경 (상온 / 영하 냉동 / 실외)
- 포크 진입 방식 (2-way / 4-way)
- 예상 조달 수량 및 납기 일정
한국어 · English · 中文 전담 엔지니어 실시간 상담 지원
