01 · VNA SYSTEM

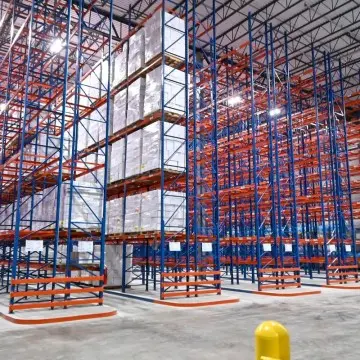

VNA (초협폭 통로) 파렛트랙
1.5~1.8m의 극도로 좁은 통로와 특수 터렛 지게차를 결합하여 바닥 면적 손실을 40% 이상 절감하고 최대 18m까지 수직 공간을 극대화하는 초고밀도 솔루션입니다.
- 100% 개별 파렛트 즉시 접근성 유지
- 최대 18미터 유효 천장고 완벽 대응
- CE & ISO 9001 구조 안전성 인증
창고 랙 시스템 & 산업용 보관 솔루션
전문 창고 랙 설비 규격 안내
보관 밀도, 지게차 통로 폭, 선입선출(FIFO) 운영 요구에 맞춘 정밀 랙 엔지니어링 설비
02 · ROLL STORAGE

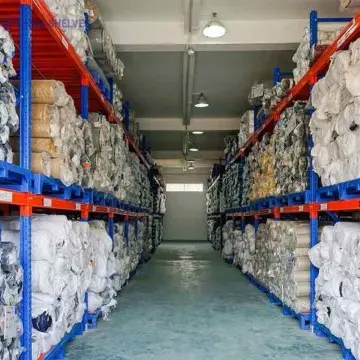

롤 원자재 전용 중량 파렛트랙
지관, 카펫 롤, 원단 및 산업용 플라스틱 필름 롤 등 굴러가기 쉬운 원통형 자재를 흔들림 없이 지지할 수 있도록 특수 크래들과 서포트 빔을 맞춤 설계한 중량 랙입니다.
- 고하중 강재 프레임 적용 및 롤 이탈 방지 구조
- 화물 직경 및 폭에 맞춘 가변형 거치 암 설계
- 섬유·제지·포장 원자재 창고 최적화
03 · SELECTIVE RACK

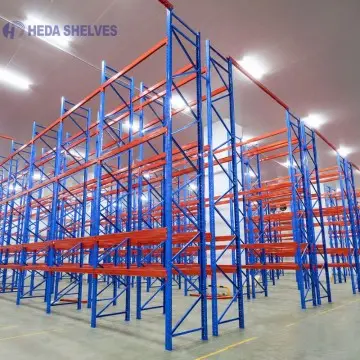

선택형 파렛트랙 (Selective Rack)
다품종 소량 재고부터 대규모 유통 창고까지 가장 광범위하게 적용되는 범용 랙 시스템으로, 모든 파렛트에 100% 직접 접근이 가능해 신속한 피킹과 입출고를 보장합니다.
- 단 간격 50mm/75mm 피치 자유 조절
- 싱글 딥 및 더블 딥 구조 지원
- 모든 지게차 규격 및 표준 파렛트 호환
04 · DRIVE-IN RACK

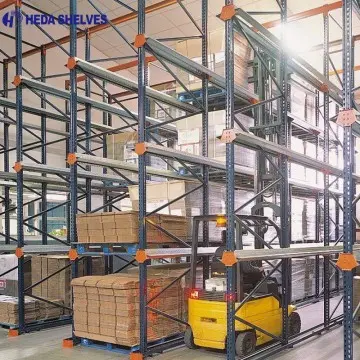

드라이브인 랙 (Drive-In Rack)
지게차가 레인 안쪽으로 직접 진입하여 적재하는 방식으로 복도 통로를 최소화하며, 동일 품목 대량 보관 및 공간 냉각 비용 절감이 중요한 냉동·냉장 창고에 필수적입니다.
- 초고밀도 적재율 실현 (LIFO 운영 표준)
- 저온 환경 충격에 견디는 고장력 구조강 사용
- 레일 및 기둥 범퍼 가드 시스템 완비
05 · GRAVITY FLOW

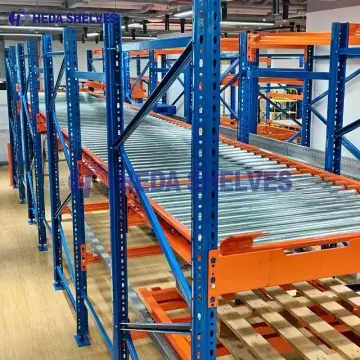

중력식 파렛트 플로우 랙
경사 롤러 트랙과 브레이크 롤러 제어 메커니즘을 적용하여 파렛트가 후면 투입구에서 전면 피킹 위치로 자동 활주하는 친환경 무동력 선입선출(FIFO) 보관 설비입니다.
- 엄격한 선입선출(FIFO) 유통기한 관리
- 투입로와 출고로의 분리로 작업 동선 충돌 방지
- 식품, 음료, 제약 및 완제품 물류센터 최적화

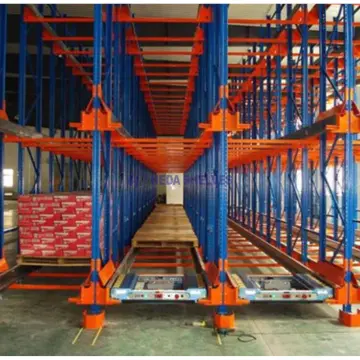

06 · RADIO SHUTTLE
반자동 라디오 셔틀 랙
원격 무선 제어되는 지능형 셔틀 캐리어가 레인 내부를 주행하며 파렛트를 이송합니다. 지게차가 랙 깊숙이 들어가지 않아 안전사고를 방지하고 작업 속도를 3배 향상시킵니다.
- FIFO 및 LIFO 운영 모드 자유 변환 가능
- 지게차 충돌 위험 차단으로 유지보수비 절감
- 영하 30도 극한의 냉동물류 창고 완벽 대응
07 · CANTILEVER

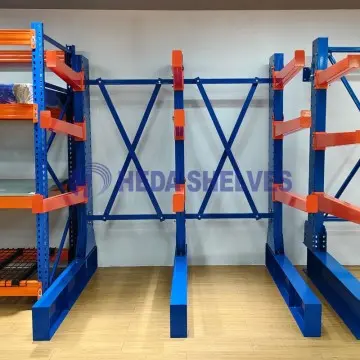

산업용 중량 캔틸레버 랙
전면 기둥 방해가 없는 개방형 구조로 설계되어 강관, 철근, 긴 원목, 합판 및 압출 알루미늄 등 일반 파렛트랙에 적재 불가능한 장척·이형 화물을 효율적으로 보관합니다.
- 단당 최대 1,000kg ~ 3,000kg 초중량 지지
- 단면형(벽면형) 및 양면형 독립 구조 지원
- 옥외 야적장용 용융아연도금(HDG) 사양 제공
08 · PUSH-BACK
푸시백 파렛트랙 (Push-Back Rack)
경사 레일 위에 중첩된 카트를 배치하여 앞쪽에서 파렛트를 밀어 넣으며 적재하는 방식입니다. 드라이브인 랙보다 SKU 접근성이 우수하고 통로 면적을 크게 줄입니다.
- 레인당 2~5개 파렛트 연속 깊이 적재
- 지게차가 랙 안으로 들어가지 않는 안전 운영
- 중간 회전율 품목의 고밀도 보관 최적화
1 2 3 4 총 4페이지 (전체 32개 시스템)
Engineering Excellence
원스톱 창고 엔지니어링 및 무료 설계 지원
Guangzhou Heda Shelves Co., Ltd.는 단순 철재 가공을 넘어 정확한 적재율 계산과 물류 동선 설계를 무상으로 제공합니다.
STEP 01
신속한 CAD 레이아웃 설계
보유하신 건축 도면이나 현장 실측 치수를 제공해 주시면 기둥 간격, 유효 천장고, 지게차 선회 반경을 고려한 종합 2D CAD 평면도를 3일 이내에 제공합니다.
STEP 02
실물 3D 렌더링 시각화
확정된 레이아웃을 바탕으로 랙 구조, 선반 단수, 지게차 진입 경로를 3차원 투시도로 시각화하여 프로젝트 시공 전 최종 공간 적합성을 사전 검증합니다.
STEP 03
구조 계산 및 하중 안정성 검토
국제 설계 규격(FEM, RMI, EN 15512)을 준수하며 각 단당 하중 및 풍하중, 지진 하중을 계산하여 정밀한 안전 하중 확인 보고서를 동봉합니다.
Technical FAQ
캔틸레버 및 특수 랙 자주 묻는 질문
해외 바이어 및 창고 운영 관리자가 구조 검토 시 가장 많이 문의하는 기술적 요소를 안내합니다.
단면형 캔틸레버 랙과 양면형 캔틸레버 랙의 구조적 차이는 무엇인가요?
단면형(Single-sided)은 기둥 한쪽 면에만 적재 암이 설치되어 창고 벽면 밀착 시공에 사용됩니다. 양면형(Double-sided)은 중앙 지지 기둥 양쪽으로 암이 돌출되어 복도 양쪽에서 동시 적재가 가능하며, 동일 점유 면적 대비 보관 용량을 2배로 확장합니다.
캔틸레버 랙의 1단당 최대 허용 하중은 어떻게 산정되나요?
수동 피킹용 경량형 암당 200kg부터 중량 철강 자재를 위한 최대 3,000kg 규격까지 맞춤 설계됩니다. 보관할 자재의 중량 중심점, 암 길이 및 두께를 계산하여 안전 하중 인증서와 함께 생산됩니다.
랙 시공 후 사용 중 암(Arm)의 설치 높이를 재조정할 수 있나요?
네, 가능합니다. 기둥 전체 높이에 일정한 피치 간격으로 펀칭 가공이 되어 있어 별도의 절단이나 용접 없이 볼트 연결 위치만 변경하여 높이를 자유롭게 변경할 수 있습니다.
캔틸레버 랙과 호환되는 지게차 기종은 무엇인가요?
표준 전동 지게차뿐만 아니라 장척물 자재를 좁은 통로에서 측면으로 이동시키는 사이드 로더(Side Loader), 다방향 지게차(Multi-directional Forklift) 및 천장 오버헤드 크레인과 호환 운영이 가능합니다.
야외 야적장이나 습한 기후에 캔틸레버 랙을 설치할 수 있나요?
네, 실외 야적장 전용 사양으로 용융아연도금(Hot-Dip Galvanized, HDG) 처리를 적용합니다. 비, 눈, 염분, 습기에 노출되어도 반영구적인 내식성을 제공하며 재도장이 필요 없습니다.
