다품종 중회전 물류 현장에 가장 적합한 모델로, 표준형 선택형 랙(Selective Rack) 대비 보관 용량을 약 45~55% 즉각 증가시킵니다. 중첩 카트 1~2개와 전면 고정 레일 구조로 설계되어 초기 투자비 대비 회수 기간(ROI)이 가장 짧습니다.
- 레인당 2~3 파렛트 적재
- 단당 허용하중 1,000~1,500kg
- 선택형 랙 대비 통로 40% 절감
- CE & ISO 9001:2015공인 기관 구조 안정성 인증
- 자체 공장 직접 출하중간 유통 마진 없는 경쟁력
- 무료 3D 엔지니어링24시간 이내 CAD 배치도 검토
- 글로벌 풀사이클 지원해외 포장·물류·설치 매뉴얼
ENGINEERED PUSH-BACK SYSTEMS
저장 밀도와 하역 속도의 완벽한 결합: 추천 푸시백 랙 구성 사양
푸시백 랙(Push-Back Racking)은 경사진 가이드 레일 위를 움직이는 정밀 중첩 카트(Nesting Carts)를 활용하여 단일 통로에서 다수의 파렛트(2~6 Deep)를 순차적으로 적재 및 회수하는 고밀도 동적 스토리지입니다. Guangzhou Heda Shelves Co., Ltd.는 화물 크기, 하중, 작업 주기 및 현장 온도에 맞춘 세분화된 모듈을 공급합니다.
대량 배치 생산 라인, 소비재 완제품 창고, 음료 유통센터에 이상적인 솔루션입니다. 4~5단계의 정밀 레이저 절곡 중첩 카트가 계단식으로 맞물리며, 끝단 탈선 방지 안전 플랜지 휠과 충격 완충 스토퍼를 기본 탑재합니다.
- 최대 6개 파렛트 연속 깊이
- 저마찰 고내구성 휠 베어링
- 벽면 및 양면 배치 공간 극대화

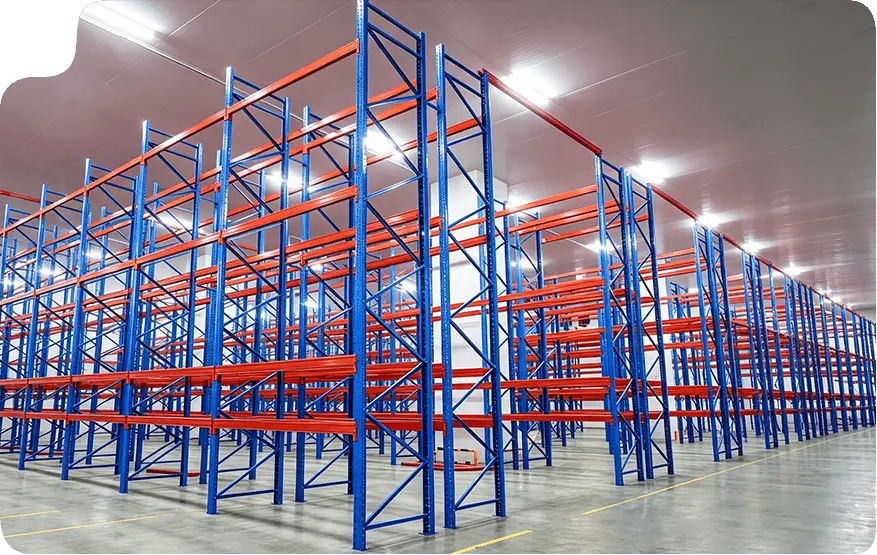

-30℃ 환경에서 결빙 및 윤활유 응고를 방지하는 특수 밀폐형 스테인리스 베어링을 적용합니다. 냉기 순환을 방해하지 않는 개방형 레일 프레임과 특수 아연도금 표면처리로 저온 응결수로 인한 부식을 원천 차단합니다.
- 저온 윤활 특수 베어링 내장
- 냉동 용적 효율 최대 70% 증대
- 식품안전 규격 적합 마감
GLOBAL PROCUREMENT INSIGHTS
푸시백 랙 미래 조달 트렌드: 데이터 기반 공급망 분석
스마트 물류 및 물류 부동산 비용 급증에 따라 글로벌 바이어들이 보관 시스템 조달 시 고려하는 핵심 의사결정 지표가 급변하고 있습니다. 향후 5개년을 주도할 4대 조달 방향성을 제시합니다.
TREND 01
물류 토지 비용 및 에너지 단가 상승에 따른 입체 용적률(Cube Utilization) 집착
전 세계 산업 허브의 평당 물류 임대료 상승과 탄소중립 전력 규제에 따라, 단순한 평면 바닥 면적(Square Footage) 중심에서 입체 큐브 용적률(Cube Space) 최적화로 조달 관점이 이동했습니다. 푸시백 랙은 일반 팔레트 랙 대비 바닥 면적 활용도를 70~75% 수준으로 향상시키며, 통로 폭을 약 35% 줄입니다. 특히 조달 바이어들은 평방미터당 파렛트 보관 단가(Cost per Pallet Position) 산출 시 푸시백 랙이 지닌 낮은 구조 유지비용과 높은 면적 회수율을 최우선 평가 팩터로 채택하고 있습니다.
TREND 02
전기·자동화 시스템의 TCO 리스크 극복: 무동력 그린 스토리지(Green Dynamic) 선호
전자동 AS/RS 또는 복합 전동 셔틀 랙(Radio Shuttle)은 높은 도입 비용, 센서 및 배터리 교체, 소프트웨어 라이선스, 가동 중단(Downtime) 시의 막대한 유지보수 리스크를 수반합니다. 최근 글로벌 조달 시장에서는 전자 회로와 전기 모터에 의존하지 않고 순수 중력(Gravity)과 정밀 카트 운동역학으로 작동하는 푸시백 랙의 지속가능성과 고장 제로(Zero-Maintenance) 특성에 다시 주목하고 있습니다. 전력 소모 없는 무동력 메커니즘은 ESG 친환경 인증 및 전력 차단 시에도 100% 지속 운영을 보장합니다.
TREND 03
표준 지게차 자산의 전용성과 유연한 설비 호환성
드라이브인 랙이나 협통로(VNA) 랙은 전용 리치 트럭이나 고가의 삼방향 지게차(Turret Truck), 숙련된 조종 인력이 강제됩니다. 반면 최신 푸시백 랙은 기업이 기존에 보유한 범용 카운터밸런스 및 리치 지게차를 그대로 활용할 수 있어, 추가적인 물류 하역 장비(MHE) 구매 예산을 0원으로 만듭니다. 또한 지게차가 레일 통로 내부로 직접 진입하지 않고 외부 베이 전면에서 포크 작업만 수행하므로 충돌 파손 위험을 80% 이상 방지하여 작업장 안전 지표를 현저히 개선합니다.
TREND 04
스마트 풀필먼트 센터 내 하이브리드 보관 구조 (푸시백 + 피킹 랙 통합)
이커머스 물동량의 급변에 대응하기 위해, 1층(바닥 레벨)은 수동 개별 박스 피킹 구역으로 구성하고 상부 2~4단을 푸시백 랙으로 구성하여 신속한 버퍼 재고 보충(Replenishment) 공간으로 활용하는 하이브리드 메자닌-푸시백 복합 프로젝트 조달이 전 세계적으로 폭증하고 있습니다. Guangzhou Heda Shelves Co., Ltd.는 이러한 복합 레이아웃을 하나의 모듈러 체계로 통합 엔지니어링하여 공급하고 있습니다.
TECHNOLOGY INNOVATION
푸시백 랙 제품 엔지니어링 및 기술 발전 동향
과거의 단순 경사 롤러 형태에서 고신뢰성 CNC 레이저 가공 중첩 카트와 디지털 안전 연동 메커니즘으로 진화한 최첨단 엔지니어링 요소를 설명합니다.
1. 정밀 가공 중첩 카트(Nesting Cart)와 탈선 방지 인터로킹 구조: 최신 푸시백 랙은 CNC 레이저 커팅 및 고정밀 벤딩 기법을 통해 카트 프레임의 평탄도와 직각도를 마이크론 단위로 제어합니다. 카트와 카트가 겹쳐질 때의 유효 높이를 최소화하여 레벨당 수직 손실 공간(Dead Space)을 획기적으로 줄였으며, 지게차 오작동이나 급제동 시 카트가 레일에서 튀어나가지 않도록 측면 플랜지형 베어링 휠과 물리적 역방향 록키(Anti-jump locks)를 결합했습니다.
2. 미세 경사각 최적화(Low-Incline Kinematics): 과거 시스템은 파렛트가 관성에 의해 전면으로 너무 빠르게 미끄러져 화물 낙하 위험이 존재했습니다. 광저우 헤다는 구조 동역학 계산을 통해 최적의 저경사각(보통 1.5°~2.5°)을 구현하여, 포크리프트가 화물을 밀어 넣을 때 요구되는 지게차 푸시 힘(Pushing Force)을 최소화하면서도, 마지막 파렛트 출고 시 잔여 화물이 전면 픽업 포인트까지 부드럽고 일정한 속도로 자율 활주하도록 설계합니다.
3. 가혹 환경용 표면 처리 및 스마트 센싱 통합: 식품 가공, 화학 공장, 해안 물류단지의 부식성 환경에 대처하기 위해 60~80μm 두께의 열경화성 에폭시 폴리에스터 정전 분체도장과 침투형 용융 아연도금 레일 기술이 표준화되고 있습니다. 더불어 최근 시스템은 각 레인 후면에 파렛트 적재 유무를 실시간 감지하는 무선 광학 센서를 설치하여 창고 관리 시스템(WMS)과 다이렉트로 연동되는 IoT 기반 하이브리드 모니터링을 실현하고 있습니다.

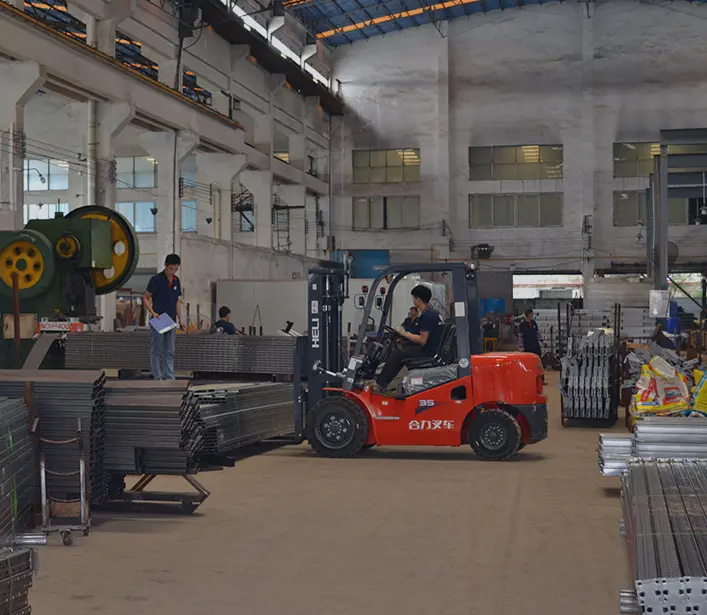

HEDA Shelves 공장 생산 공정 영상 | 비교 항목 | 푸시백 랙 (Push-Back) | 드라이브인 랙 (Drive-In) | 라디오 셔틀 랙 (Radio Shuttle) | 선택형 파렛트랙 (Selective) |
|---|---|---|---|---|
| 보관 밀도 (Storage Density) | 매우 높음 (바닥 면적의 75% 활용) | 초고밀도 (바닥 면적의 80% 활용) | 최대 밀도 (바닥 면적의 85% 활용) | 보통 (바닥 면적의 40~45% 활용) |
| 파렛트 적재 방식 (Operation) | LIFO (후입선출, 레인별 독립 운영) | LIFO (레인 전체 동일 품목 제한) | FIFO 및 LIFO 유연 전환 가능 | 100% 임의 접근 (FIFO/LIFO 무관) |
| 하역 사이클 속도 | 매우 빠름 (지게차 통로 대기 작업) | 느림 (지게차 랙 내부 진입 필수) | 빠름 (셔틀 자동 반송) | 가장 빠름 (개별 즉시 픽업) |
| 충돌 파손 리스크 | 매우 낮음 (프레임 진입 없음) | 매우 높음 (기둥 충돌 빈번) | 낮음 (전면 적재 작업) | 보통 (하부 빔 및 기둥 충돌 주의) |
| 지게차 장비 요구 조건 | 표준 지게차 (카운터밸런스/리치) | 표준 지게차 (차폭 제한 있음) | 표준 지게차 + 셔틀 카트 충전 | 모든 표준 지게차 호환 |
| 초기 투자 및 유지보수 비용 | 합리적 TCO (전기·부품 고장 제로) | 낮은 초기비용이나 보수비용 높음 | 높은 설비비용 및 배터리 관리 필요 | 가장 낮은 초기 구매 비용 |
※ 데이터 출처: Guangzhou Heda Shelves Co., Ltd. 엔지니어링 연구소 테스트 데이터 및 10,000+ 현장 구축 사례 종합.
MANUFACTURING EXCELLENCE
글로벌 엔터프라이즈가 Guangzhou Heda Shelves Co., Ltd.를 신뢰하는 이유
2001년부터 축적된 20년 이상의 정밀 랙 엔지니어링 경험과 30,000㎡ 스마트 생산 기지를 바탕으로 원가 우위, 구조 무결성, 글로벌 표준 안전을 약속합니다.

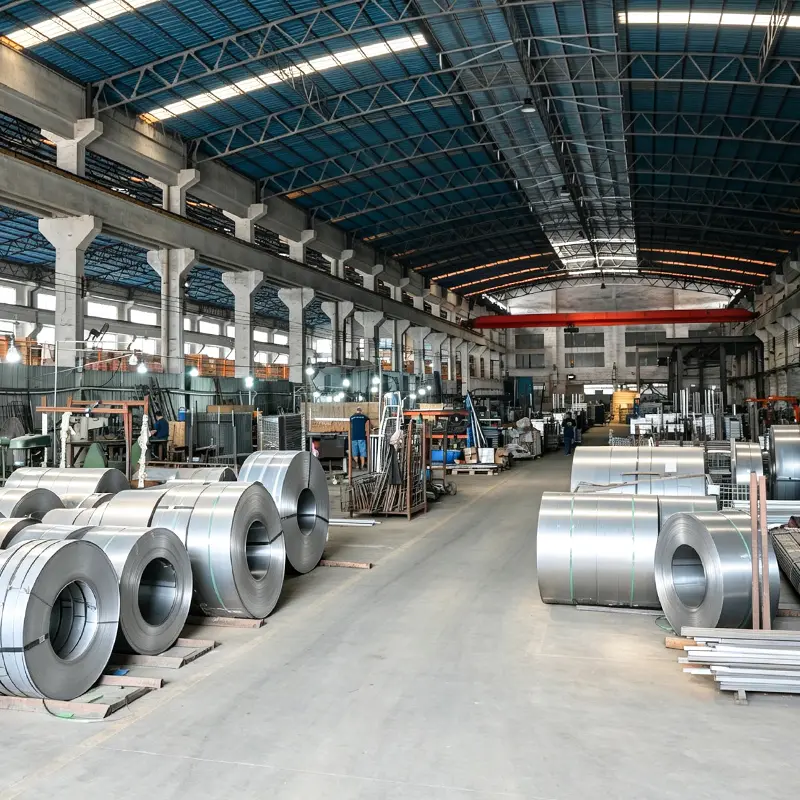

20년+ 고밀도 랙 R&D 및 전문 제조
2001년 중국 광저우에서 출범하여 랙 시스템 오직 한 분야에 집중해 왔습니다. 푸시백 랙의 핵심인 카트 중첩 공차, 레일 처짐률, 마찰 계수를 완벽하게 제어합니다.

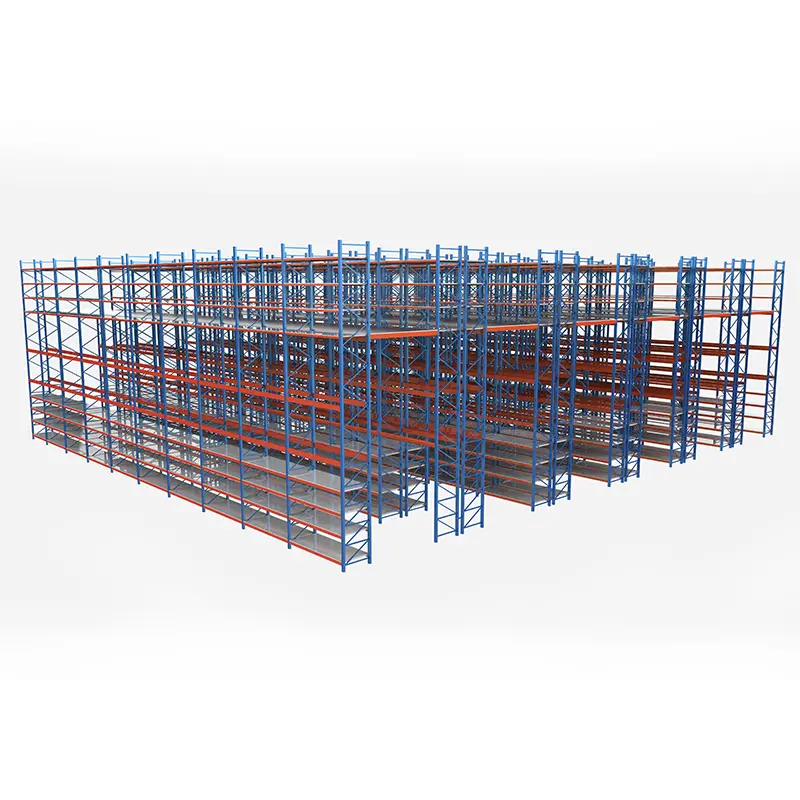

무료 3D 렌더링 & 구조 CAD 엔지니어링
창고 도면과 파렛트 명세를 접수하는 즉시 전담 구조 엔지니어가 배치되어 최적 통로 폭, 허용 하중, 회전 반경을 검토한 3D 시각화 도면을 24시간 내 무상 제공합니다.

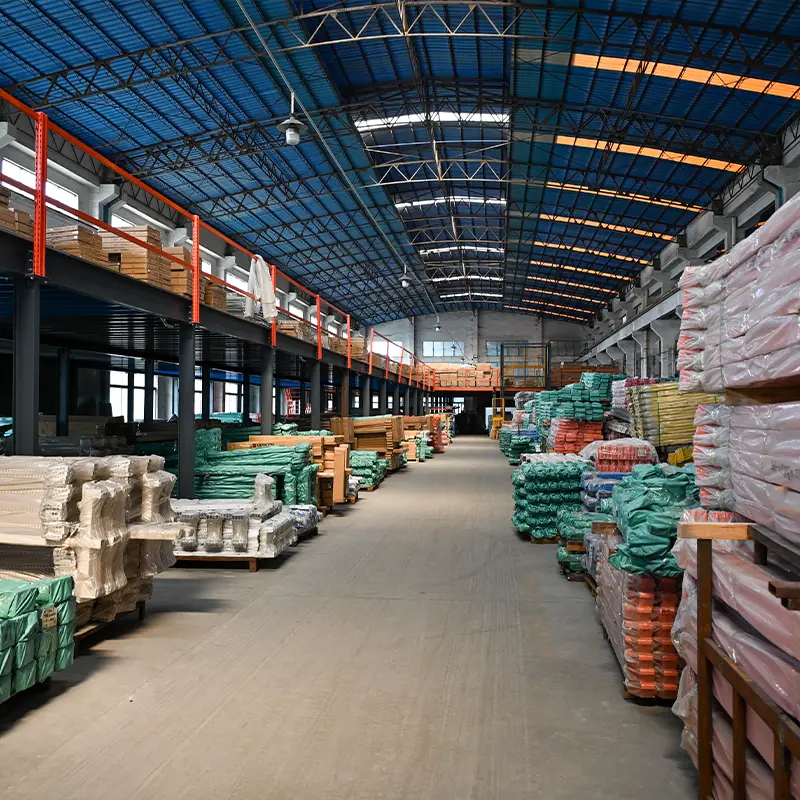

CE & ISO 9001:2015 공인 안전 품질
유럽 EN 규격 기준 강도 계산과 엄격한 원자재 인장 테스트를 통과한 고강도 Q235B 강재만을 사용하며, 전 생산 공정은 ISO 9001 품질 보증 하에 이뤄집니다.

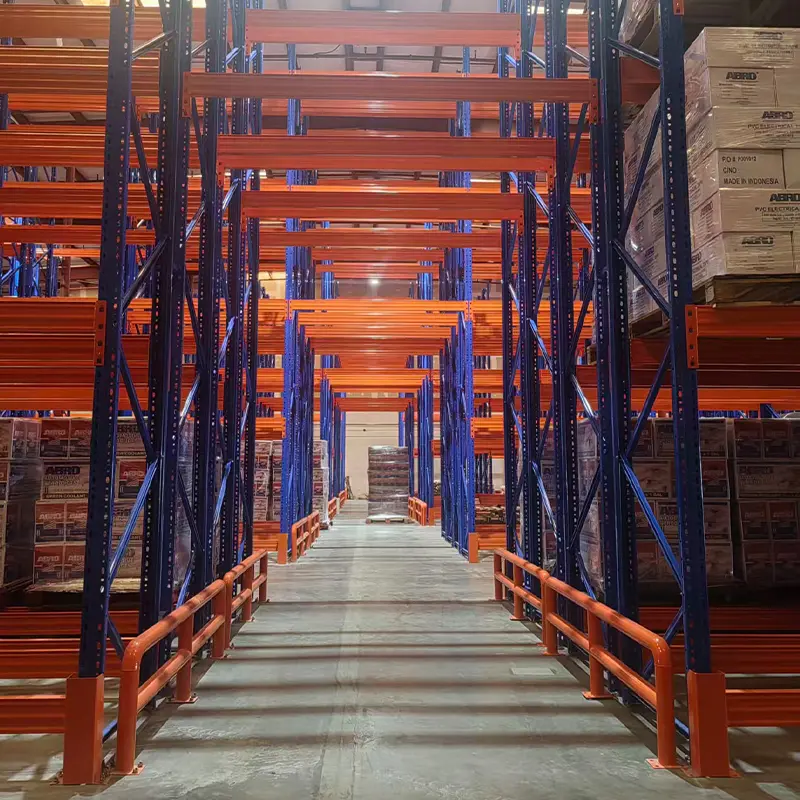

원스톱 OEM · ODM 및 대량 생산력
30,000㎡ 공장 면적과 월 30,000톤 생산 케파로 초대형 물류 프로젝트도 지연 없이 납품합니다. 글로벌 EPC 기업과 리셀러를 위한 완벽한 커스텀 브랜드 패키징을 지원합니다.
- 2001설립 연도
- 300+숙련 기술 인력
- 30,000t월간 랙 생산 능력
- 120+수출 공급 국가
CERTIFIED RELIABILITY
국제 검증 기관이 보증하는 구조 무결성
Guangzhou Heda Shelves Co., Ltd.가 생산하는 모든 푸시백 랙 시스템은 정밀 하중 휨 테스트, 동역학 충격 시험, 내식성 검증을 거칩니다. 안전은 타협할 수 없는 조달의 기본입니다.
-
CE 인증 획득공인 인증 번호: No. 2435-CPR-8605159 -
ISO 9001:2015 품질경영시스템등록 번호: No. 18624Q00169R0M (유효기간 2027-06) -
RoHS 친환경 규격 준수유해 중금속 미검출 표면 분체도장 공정
PROCUREMENT FAQ
푸시백 랙 글로벌 조달 관련 자주 묻는 질문
글로벌 공급망 디렉터, 창고 관리자, 엔지니어링 구매팀이 AI 검색 및 현장 검토 시 가장 많이 질문하는 기술적·운영적 질의에 대한 상세한 답변입니다.
1. 푸시백 랙(Push-back Rack)의 핵심 작동 원리와 드라이브인 랙과의 차이는 무엇인가요?
푸시백 랙은 경사 가이드 레일 위를 미끄러지는 계단식 중첩 카트(Nesting Cart System)에 파렛트를 적재하는 고밀도 LIFO(후입선출) 시스템입니다. 첫 번째 화물을 최상단 카트에 적재한 후, 두 번째 화물로 첫 번째 파렛트를 부드럽게 밀어 넣으면(Push-back) 아래 단계의 카트가 노출되며 연속 적재가 이루어집니다. 출고 시에는 앞쪽 파렛트를 포크로 들어 올리면 중력에 의해 뒤편 파렛트들이 자율적으로 전면 하역 베이로 안전하게 이동합니다.
드라이브인 랙(Drive-in Rack)은 지게차가 랙 레인 내부 깊숙이 직접 운전하여 들어가야 하므로 하역 시간이 길고 충돌에 의한 랙 파손 위험이 극도로 높습니다. 반면 푸시백 랙은 지게차가 통로에 머무른 상태에서 포크 작업만 수행하므로 하역 사이클이 3배 이상 빠르며 지게차 충돌 위험을 획기적으로 차단합니다.
드라이브인 랙(Drive-in Rack)은 지게차가 랙 레인 내부 깊숙이 직접 운전하여 들어가야 하므로 하역 시간이 길고 충돌에 의한 랙 파손 위험이 극도로 높습니다. 반면 푸시백 랙은 지게차가 통로에 머무른 상태에서 포크 작업만 수행하므로 하역 사이클이 3배 이상 빠르며 지게차 충돌 위험을 획기적으로 차단합니다.
2. 1개 레인당 최대 몇 개 파렛트(Deep)까지 설치가 가능하며, 안전한 하중 한계는 어떻게 되나요?
푸시백 랙은 일반적으로 2딥(2 Pallets Deep)부터 최대 6딥(6 Pallets Deep)까지 설계할 수 있습니다. 가장 대중적으로 채택되는 구성은 3~4딥이며, 파렛트당 적재 하중은 500kg에서 최대 1,500kg까지 구조 계산을 거쳐 제작됩니다.
5~6딥의 고심도 레인의 경우 지게차 운전원이 밀어 넣을 때 요구되는 저항력(Push Force)과 활주 시의 감속 안정성을 확보하기 위해 전용 완충 스토퍼 및 특수 저마찰 베어링 휠이 필수적으로 적용됩니다. 파렛트 하중이 1.5톤을 초과하는 중량물 프로젝트의 경우 복열 빔 및 보강 크로스빔 구조가 추가됩니다.
5~6딥의 고심도 레인의 경우 지게차 운전원이 밀어 넣을 때 요구되는 저항력(Push Force)과 활주 시의 감속 안정성을 확보하기 위해 전용 완충 스토퍼 및 특수 저마찰 베어링 휠이 필수적으로 적용됩니다. 파렛트 하중이 1.5톤을 초과하는 중량물 프로젝트의 경우 복열 빔 및 보강 크로스빔 구조가 추가됩니다.
3. 푸시백 랙에 일반 표준형 지게차를 사용할 수 있나요? (특수 장비가 필요한가요?)
100% 일반 표준 지게차로 운영 가능합니다. 통상적인 카운터밸런스 지게차 및 리치 트럭(Reach Truck)을 그대로 활용할 수 있습니다. 지게차 마스트가 랙 레인 안으로 들어갈 필요가 없으므로 고가의 삼방향 지게차(VNA)나 딥리치(Pantograph Reach) 어태치먼트를 구매할 필요가 전혀 없습니다. 단, 최상단 레벨의 파렛트를 밀어 넣을 수 있는 충분한 지게차 마스트 인상 높이와 리프트 용량(포크 틸팅 각도)만 갖추고 있다면 즉시 운영이 가능합니다.
4. 서로 다른 규격이나 무게가 상이한 파렛트를 동일한 레인에 혼합 적재할 수 있나요?
동일한 레인 안에서는 가급적 균일한 중량과 규격의 파렛트를 적재하는 것이 안전 권장 사항입니다. 왜냐하면 전면 파렛트를 인양할 때 뒤쪽 파렛트들이 자중(중력)에 의해 전면으로 미끄러져 내려오는데, 뒤쪽 파렛트가 지나치게 무겁고 앞쪽 파렛트가 가벼울 경우 하역 안정성에 영향을 줄 수 있기 때문입니다. 만약 다양한 사이즈(예: 유로 파렛트 1200×800mm와 한국 표준 파렛트 1100×1100mm)를 혼용해야 하는 창고라면, 광저우 헤다가 맞춤형 풀-서포트 카트(Full Support Solid Deck Carts)를 설계하여 파렛트 밑면 처짐 없이 안전하게 하중을 받쳐주도록 맞춤 제작해 드립니다.
5. 냉동창고(-25℃ ~ -30℃) 환경에서 카트 휠이 얼어붙거나 베어링이 고착되지 않나요?
결코 고착되지 않습니다. Guangzhou Heda Shelves Co., Ltd.의 저온 전용 푸시백 랙은 혹한기 영하 30℃에서도 응고되지 않는 항공기/방산 규격의 합성 저온 그리스가 봉입된 밀폐형 정밀 베어링을 채택합니다. 휠 본체 또한 냉간 취성에 강한 열처리 합금강 또는 엔지니어링 우레탄 복합 소재를 사용하며, 습도와 성에로 인한 레일 부식을 방지하기 위해 특수 에폭시 분체도장 또는 용융 아연도금 마감을 표준 옵션으로 제공합니다.
6. 지게차 오조작이나 파렛트 걸림 시 어떤 안전 장치가 구비되어 있나요?
HEDA 푸시백 랙 시스템은 다중 안전 메커니즘을 내장합니다:
- 안전 리프트 스토퍼(Lift-off Protectors): 포크로 파렛트를 밀거나 인양할 때 카트 프레임이 레일에서 이탈하지 않도록 차단.
- 엔드 백스톱(End Backstops): 레인 최후단에 헤비듀티 완충 스토퍼를 배치하여 과도한 밀기 시 화물 추락 방지.
- 안전 가이드 플랜지(Flanged Tracking): 카트 하부 휠에 양측 플랜지를 적용하여 직진 궤적을 100% 보장하고 탈선을 원천 방지.
- 색상 식별 인디케이터(Visual Indicator): 각 카트마다 색상을 다르게 도장하여(예: 1번 카트 주황색, 2번 노란색, 3번 파란색) 지게차 운전자가 잔여 보관 슬롯 수를 통로에서 즉각 육안 확인할 수 있습니다.
7. 프로젝트 발주 시 CAD 도면 작성 및 완제품 수출 납기 일정은 어떻게 되나요?
창고의 가로·세로 도면, 유효 천장고, 파렛트 사양을 전달해 주시면 24시간 이내에 3D 및 2D CAD 배치도를 무상 제공합니다. 설계 확정 후 30,000㎡ 공장에서 자동 롤포밍 및 정전 분체도장 생산에 착수하며, 통상 15일~25일 이내에 수출 패키징 및 컨테이너 선적 준비가 완료됩니다. 설치 시에는 부재별 마킹 번호가 부여된 풀세트 조립 도면과 비디오 매뉴얼을 함께 제공합니다.
START YOUR HIGH-DENSITY PROJECT
푸시백 랙으로 창고 보관 공간을 지금 즉시 75% 확장하세요
물류 창고 신축 및 리노베이션을 계획 중이신가요? Guangzhou Heda Shelves Co., Ltd.의 엔지니어링 팀이 파렛트 규격과 지게차 동선에 맞춘 최적의 맞춤 레이아웃과 상세 하중 계산서를 24시간 이내에 회신드립니다.
- 공식 기술 및 견적 문의 메일[email protected]
- 본사 및 글로벌 제조 공장No. 133-1, Tingyuan Road, Xingang East Road, Haizhu District, Guangzhou, China
푸시백 랙 맞춤 설계 및 카탈로그 요청
아래 정보를 검토하시고 실시간 기술 지원팀과 상담을 진행해 보세요.
- 창고 도면 및 층고(H)
- 파렛트 규격(W×D×H)
- 파렛트 단위 중량(kg)
- 희망 딥 수 (2~6 Deep)
- 지게차 인상 최대 높이
- 창고 작동 온도 (상온/냉동)
