장척물 보관

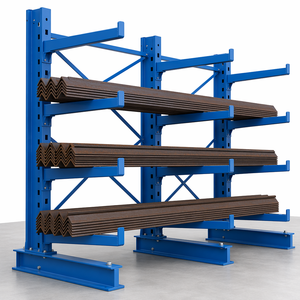

단면 및 양면 캔틸레버 랙 (고하중 산업용 암 랙)
- 파이프, 형강, 목재, 알루미늄 프로파일 보관
- 암(Arm) 단당 500kg ~ 3,000kg 지지 설계
- 기둥 전면 장애물이 없어 자유로운 측면 하역
한국 물류 인프라 최적화 산업용 파렛트랙 & 보관 선반 라인업
국제 CE(No. 2435-CPR-8605159) 및 ISO 9001:2015 인증 강재로 제작된 8대 중량 화물 보관 시스템입니다. 경기도 이천, 용인, 평택, 인천 물류 거점에 맞춘 싱글딥(Single-Deep), 더블딥, 중력식 및 자동화 대응 모델을 직접 제조·공급합니다.
고하중 파렛트

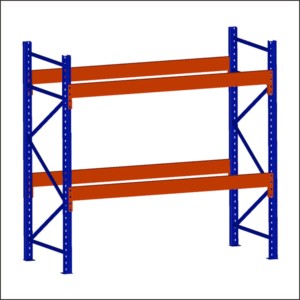

산업용 고하중 강철 싱글딥 팔레트 랙 시스템
- KPP 11형 표준 파렛트 맞춤 빔 규격(2S/3S)
- 단당 1,000kg ~ 4,000kg 초고강도 롤포밍 구조
- Q235B 냉간압연강 구조 검산 데이터 제공
선입선출(FIFO)

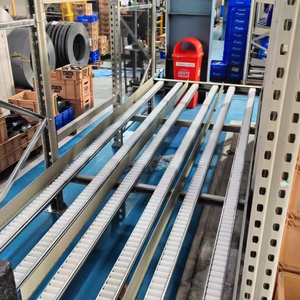

중하중 강철 FIFO 중력 흐름 롤러 랙 (Pallet Flow)
- 경사각 롤러 트랙에 의한 무동력 자연 슬라이딩
- 식음료, 제약 및 저온 물류의 선입선출 자동화
- 원심 속도 감속 브레이크 롤러 안전 메커니즘
반자동 고밀도
지능형 무선 라디오 셔틀 파렛트 랙 시스템
- 무선 셔틀 카트를 통한 레인 내 자동 입출고
- 지게차 통로 최소화로 창고 체적 효율 85% 달성
- 영하 25℃ 냉동창고 전용 리튬 배터리 모델 지원
피킹 최적화
창고 보관용 카톤 플로우 롤러 랙 (박스 피킹)
- 풀필먼트 및 전자상거래 이커머스 박스 단위 분배
- 후면 적재, 전면 피킹으로 작업 동선 60% 단축
- 디바이더 및 가이드 레일 모듈식 폭 조절 가능
더블딥 고밀도
고하중 더블딥(Double-Deep) 6미터 하이베이 랙
- 싱글딥 대비 통로 수를 50% 절감하는 2열 연속 배치
- 팬터그래프 리치 지게차 연계 최적화 구조
- 고층 수직 확장을 위한 견고한 브레이싱 트러스
CE 인증 정품
CE 인증 다층 구조 중하중 파렛트 선반 시스템
- 유럽 CE EN 15512 표준 부합 구조 강도 검증
- 친환경 에폭시 정전기 분체 도장 (방청 수명 15년)
- 물류창고 및 대형 정비 차고 부품 다목적 수납
선택형 표준랙
강철 선택형 4단 창고 보관 자재 랙 (Selective Rack)
- 100% 임의 접근성 보장, 다품종 소량 재고에 이상적
- 75mm/50mm 피치 단위 간편한 빔 높이 조절
- 포크 클리어런스 및 낙하 방지 백메시 완비
2001년
20년 이상의 랙 연구 제조 역사
30,000㎡
광저우 자체 대형 생산 공장 기지
30,000톤
월간 강재 가공 및 랙 생산 능력
120+개국
글로벌 10,000건 이상의 프로젝트 납품
Technical Whitepaper
한국 물류창고를 위한 싱글딥(Single-Deep) 파렛트랙 기술 표준 분석
한국의 보관 물류는 한국파렛트풀(KPP) 표준인 1,100mm × 1,100mm(11형) 플라스틱 및 목재 파렛트가 전체 물동량의 80% 이상을 차지합니다. Guangzhou Heda Shelves Co., Ltd.는 기존 서구식(1,200×800mm, 1,200×1,000mm) 규격의 비효율성을 극복하고 한국형 파렛트에 최적화된 로드빔(Load Beam) 유효폭(2,500mm 2S 배치 / 3,600mm 3S 배치)과 포크 클리어런스를 완벽 설계합니다.
"포항제철(POSCO) 및 바오스틸(Baosteel) 급 Q235B 고품질 냉간압연 열연강판 사용, 단일 지주(Upright)당 최대 24,000kg 지지력을 보장하는 유한요소해석(FEA) 구조 계산서 제공"
또한, 국토교통부 건축구조기준(KDS 41 17 00) 및 KOSHA(한국산업안전보건공단) 지침에 부합하도록 내진 브레이싱(Seismic Bracing) 링크 설계, M12/M16 케미컬 앵커 볼트 고정 기준 및 H타입 포스트 프로텍터를 기본 채택하여 안전성을 극대화했습니다.
적용 파렛트 규격
KPP 1,100×1,100mm / 1,200×1,000mm
로드빔 규격 (단당 하중)
80×50 ~ 160×50 박스빔 (1.5t~4.0t)
표면 도장 공정
인산염 피막 후 200℃ 정전기 분체도장
구조 안전 인증
CE No. 2435-CPR-8605159 / ISO 9001
통로폭(Aisle) 최적화
입식 리치 2.7m~3.0m / 좌승식 3.2m~3.6m
단 높이 조절 피치
50mm 또는 75mm 단위 피치 가변형 홀
한국 산업 현장별 파렛트랙 실무 적용 시나리오
수도권 3PL 물류 허브부터 영하 25℃ 콜드체인, 자동차 부품 정밀 보관창고까지 실제 설치 환경에 따른 맞춤 공학적 구성을 제시합니다.
이천·용인 3PL 복합 물류 거점
쿠팡, CJ대한통운 등 메이저 풀필먼트 센터 및 3PL 거점에 선택형 싱글딥 파렛트랙을 구축합니다. 빈번한 SKU 입출고와 100% 임의 접근성이 요구되는 환경에서 오더피커와 리치 지게차 작업 반경을 최적화하여 시간당 팔레트 처리량을 35% 증대시킵니다.
#선택형 파렛트랙 #통로폭 2.8m 최적화평택·부산항 콜드체인 냉동·냉장 물류
수입 축산물, 수산물 및 급냉 식품을 위한 영하 25℃ 초저온 창고에 라디오 셔틀 랙 및 드라이브인 랙을 공급합니다. 극저온 취성(Low-temperature embrittlement)을 방지하는 특수 합금 원자재와 결로 방청 분체 도료를 적용하여 구조적 내구성을 수십 년간 유지합니다.
#라디오 셔틀 랙 #저온 방청 특수도장울산·화성 자동차 부품 & 중공업 제조공장
엔진 모듈, 금형 툴링, 차체 프레임, 긴 파이프 등 비정형 고하중 중량물을 안전하게 적재하기 위해 고하중 캔틸레버 랙과 헤비듀티 빔랙을 연계 구축합니다. 처짐률 1/200 이하의 엄격한 구조 계수를 적용하여 안전사고를 원천 차단합니다.
#중량 캔틸레버 랙 #단당 3톤 설계한국 물류 부동산 시장 변화와 랙 보관 트렌드
공사비 상승과 물류창고 임대료 부담 속에서, 보관 공간을 수평이 아닌 수직으로 극대화하는 엔지니어링 접근법이 핵심 경쟁력으로 대두되고 있습니다.
01
유효 천장고 10m~12m 하이베이(High-Bay)화
최근 준공되는 경기 남부 대형 물류센터는 10m 이상의 높은 천장고를 갖추고 있습니다. HEDA Shelves는 전용 롤포밍 일체형 지주(Upright)를 12미터까지 이음매 없이 원피스로 가공 공급하여 고단 적재 시에도 비틀림 없는 강성을 제공합니다.
02
평당 임대료 상승에 따른 중이층(메자닌) 결합
물류창고 1개 층의 상부 공간에 랙 지지형 메자닌(Rack-Supported Mezzanine)을 올려 1층은 파렛트 보관, 2~3층은 의류·화장품 소품종 피킹 작업장으로 분할하여 실질적인 전용 사용 면적을 200~300% 확장하는 설계가 각광받고 있습니다.
03
AGV 및 자율주행 지게차(AMR) 협업 인터페이스
국내 대기업 물류센터의 무인 자동화 전환에 발맞추어 자율주행 무인운반차(AGV)의 비전 센서 인식 마커 가이드, 파렛트 이탈 방지 백스톱, 정밀 레벨링 패드를 탑재하여 자동화 물류 로봇과의 오차 없는 도킹을 지원합니다.
한국 바이어가 중국 HEDA Shelves 공장을 직접 선택하는 4가지 이유
유통 마진이 없는 공장 직거래 원가 구조, 엔지니어링 무료 레이아웃 검토, 10단계 정밀 품질 관리를 통해 최상의 프로젝트 가치를 약속합니다.
20년+ 전문 엔지니어링
2001년 설립 이래 랙 전문 설계 및 구조 엔지니어링 경험을 기반으로 지진 하중, 풍하중, 적재 하중 리스크를 사전에 완벽히 차단합니다.
무료 3D & CAD 설계
창고 도면(CAD/PDF) 전달 시 24시간 이내 최적 통로폭 및 보관 효율이 반영된 3D 렌더링 평면도와 견적서를 무상 제공합니다.
CE·ISO9001 인증 품질
원자재 입고부터 자동 CNC 펀칭, 롤포밍, 쇼트블라스트 산세, 정전 분체도장까지 자체 공장 10단계 원스톱 공정으로 완벽한 품질을 보증합니다.
월 30,000톤 OEM·ODM
바이어 지정 도장 컬러(기본 오렌지/블루 외 브랜드 맞춤), 지주 타공 홀 규격, 브랜드 실크인쇄, 특수 부속 등 OEM/ODM 생산을 유연하게 소화합니다.
한국 기업 및 물류 담당자가 가장 자주 묻는 질문
중국 공장 직수입 시 발생하는 통관, 운송, 규격 호환성 및 설치 지원에 관한 핵심 의문 사항을 투명하게 안내합니다.
Q1. 한국 KPP 11형(1,100×1,100mm) 파렛트를 사용 중입니다. 랙 규격을 어떻게 설계해야 하나요?
KPP 1,100×1,100mm 파렛트 2개를 단당 적재(2S)하는 경우, 기둥 간 간섭과 안전 여유 공간(사이드 75mm, 중앙 100mm)을 고려하여 로드빔 안치수 유효폭을 2,500mm 또는 2,600mm로 설계합니다. 랙의 기둥 깊이(Frame Depth)는 파렛트가 전후로 50mm씩 안정적으로 걸칠 수 있도록 1,000mm가 한국 표준 규격입니다. HEDA Shelves는 한국 현장 규격에 맞춘 빔 규격과 지주 깊이를 맞춤 절단 및 타공하여 납품합니다.
Q2. 중국 공장 직발주 시 인천항 또는 부산항까지의 해상 운송 기간과 포장 방식은 어떤가요?
광저우/심천 항구에서 출발하여 인천항 또는 부산항까지 해상 직항 운송 기간은 약 4~7일로 매우 짧습니다. 포장은 해상 염분과 습기에 의한 부식을 방지하기 위해 스트레치 필름, 에어캡 버블랩, 골판지 에지 프로텍터로 모서리를 완벽 보강하며, 지주와 빔은 지게차 하역이 용이하도록 스틸 밴딩 스트랩으로 견고히 결속되어 40HQ 컨테이너 단위로 납품됩니다.
Q3. 한국 건축물 지진안전성 평가 및 인허가를 위한 구조 계산서 지원이 가능한가요?
네, 가능합니다. HEDA Shelves의 구조 엔지니어링 팀은 유럽 EN 15512 표준 및 한국 건축구조기준(KDS 41)을 참조하여 자재 인장강도 성적서(Mill Sheet), 기둥 좌굴 안전 계수, 층간 변위 검토 및 바닥 앵커 볼트 인발력 계산이 포함된 구조 계산서(Structural Calculation Report)를 프로젝트별로 발급해 드립니다.
Q4. 국내 현장 조립 및 시공 설치는 어떻게 진행되나요?
제품 출하 시 모든 부품 번호가 매핑된 상세 조립 매뉴얼(Assembly Guide)과 파트리스트, 3D 조립 시뮬레이션 영상을 제공하므로 국내 로컬 랙 설치 전문팀이 즉각적이고 손쉽게 시공할 수 있습니다. 대형 메자닌 및 자동화 셔틀 랙 프로젝트의 경우 현장 요청에 따라 엔지니어 파견 원격 화상 기술 감리도 지원합니다.
Q5. 한중 FTA(자유무역협정) 적용으로 관세 혜택을 받을 수 있나요?
네, 당사는 공식 수출입 인증 제조사로서 발주 건별로 공식 한·중 FTA 원산지 증명서(Certificate of Origin, Form Korea-China)를 발급합니다. 이를 통해 한국 수입 통관 시 기본 관세율 감면 혜택을 정상적으로 적용받아 조달 비용을 더욱 절감하실 수 있습니다.
창고 물류 효율 200% 극대화, 지금 1:1 맞춤 견적을 받아보세요
창고 평면도(CAD/PDF), 유효 천장고, 파렛트 규격과 화물 하중 정보를 공유해 주시면 24시간 이내에 전담 엔지니어의 무료 3D 레이아웃 렌더링 및 경쟁력 있는 공장도 단가를 제안해 드립니다.
